แซนวิชพาแนลแกนร็อควูล • Rockwool Sandwich Panel
SQUAREROCK™ แผ่นผนังร็อควูล ผนังทนไฟ กันเสียง แข็งแรง
SQUAREROCK™ Panel แซนวิชพาแนลแกนฉนวนใยหิน (ร็อควูล พาแนล) จากสแควร์ พาแนล ซิสเต็ม เหมาะสำหรับงานที่ต้องการ ความปลอดภัยจากอัคคีภัย การควบคุมเสียง และความแข็งแรง ในระบบผนังเดียว
Mineral by nature. Sustainable by design.
แข็งแรงจากวัสดุธรรมชาติ
กันความร้อน กันเสียง
Eco Friendly
กันความร้อน กันเสียง
Eco Friendly
ทนไฟแกนร็อควูลไม่ติดไฟ
กันเสียงช่วยดูดซับเสียงได้ดี
กันความร้อน
ค่าการนำความร้อนต่ำ ช่วยลดการถ่ายเทความร้อน
รู้จักแผ่นผนังร็อควูล SQUAREROCK™
แซนวิชพาแนลแกนร็อควูล
สำหรับงานที่ต้องการความปลอดภัยตั้งแต่แกนกลาง

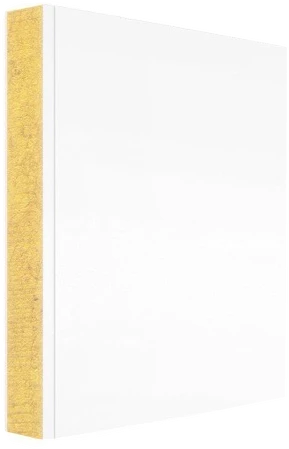

SQUAREROCK™ คือแผ่นผนังแซนวิชพาแนลที่ใช้ฉนวนใยหินเป็นแกนกลาง เหมาะกับงานที่ต้องการทั้ง ความปลอดภัยจากอัคคีภัย การกันเสียง และความแข็งแรงของโครงสร้าง ใช้ได้ทั้งโรงงานอุตสาหกรรม อาคารพาณิชย์ และพื้นที่ที่เสี่ยงต่อไฟไหม้สูง

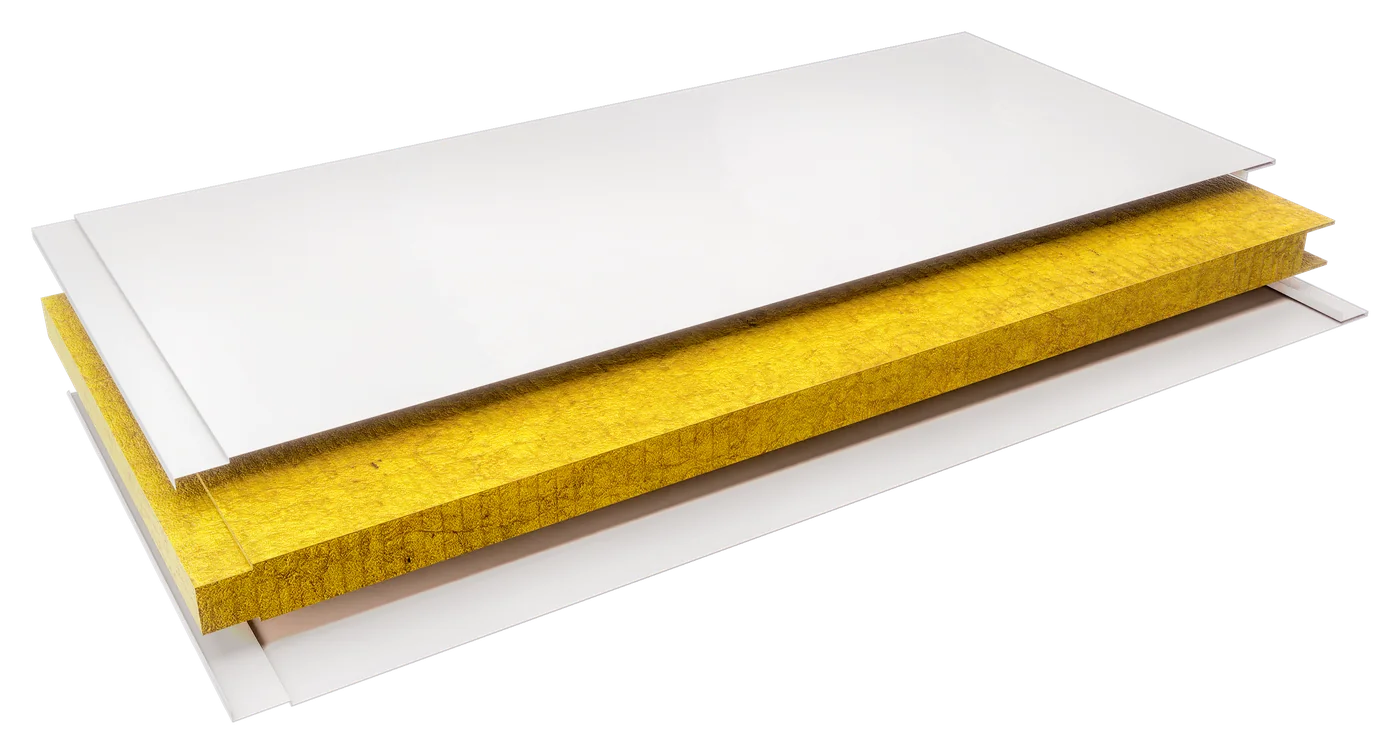

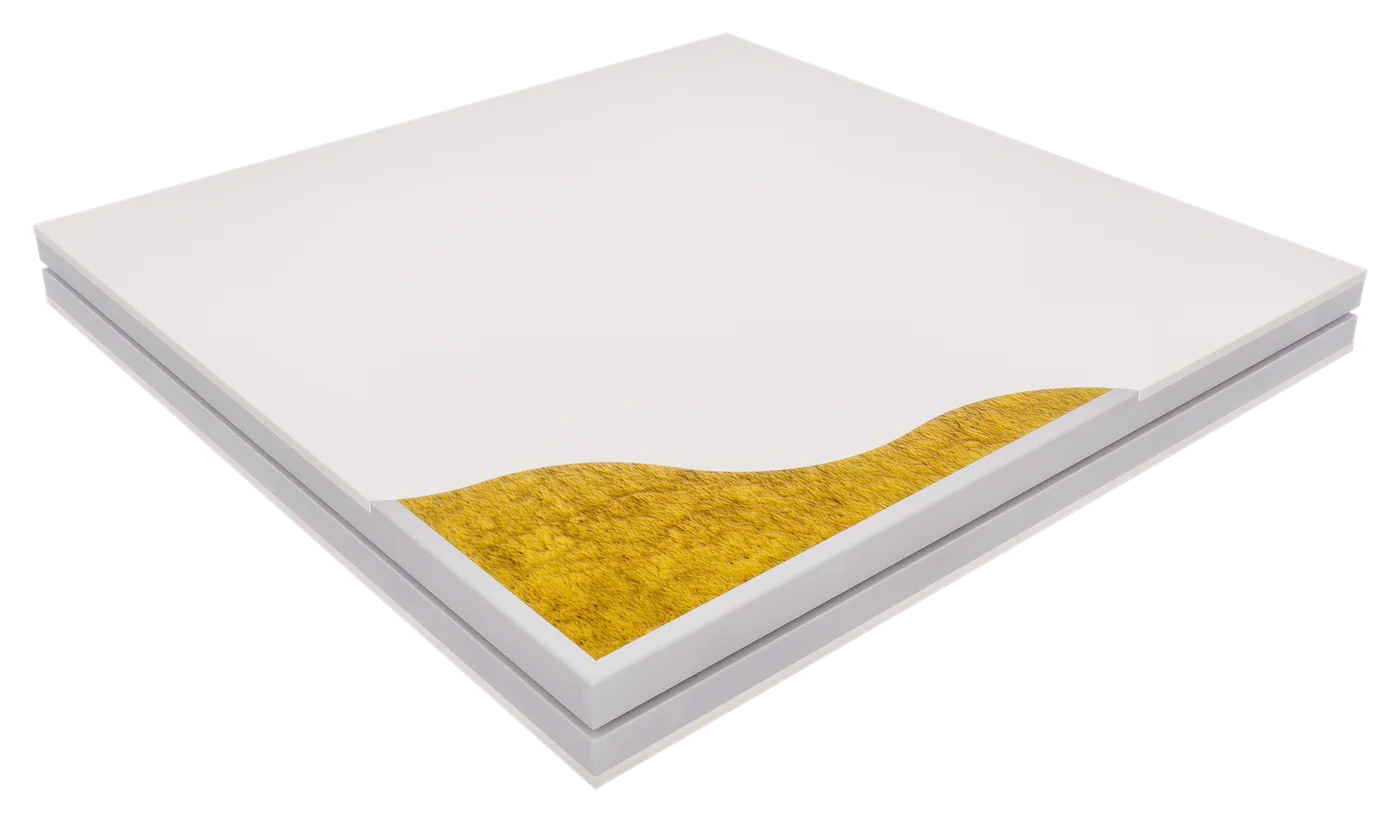

โครงสร้างแผ่นผนังร็อควูลแบบ 3 ชั้น
1
ผิวเหล็กเคลือบสี (PPGI)
2

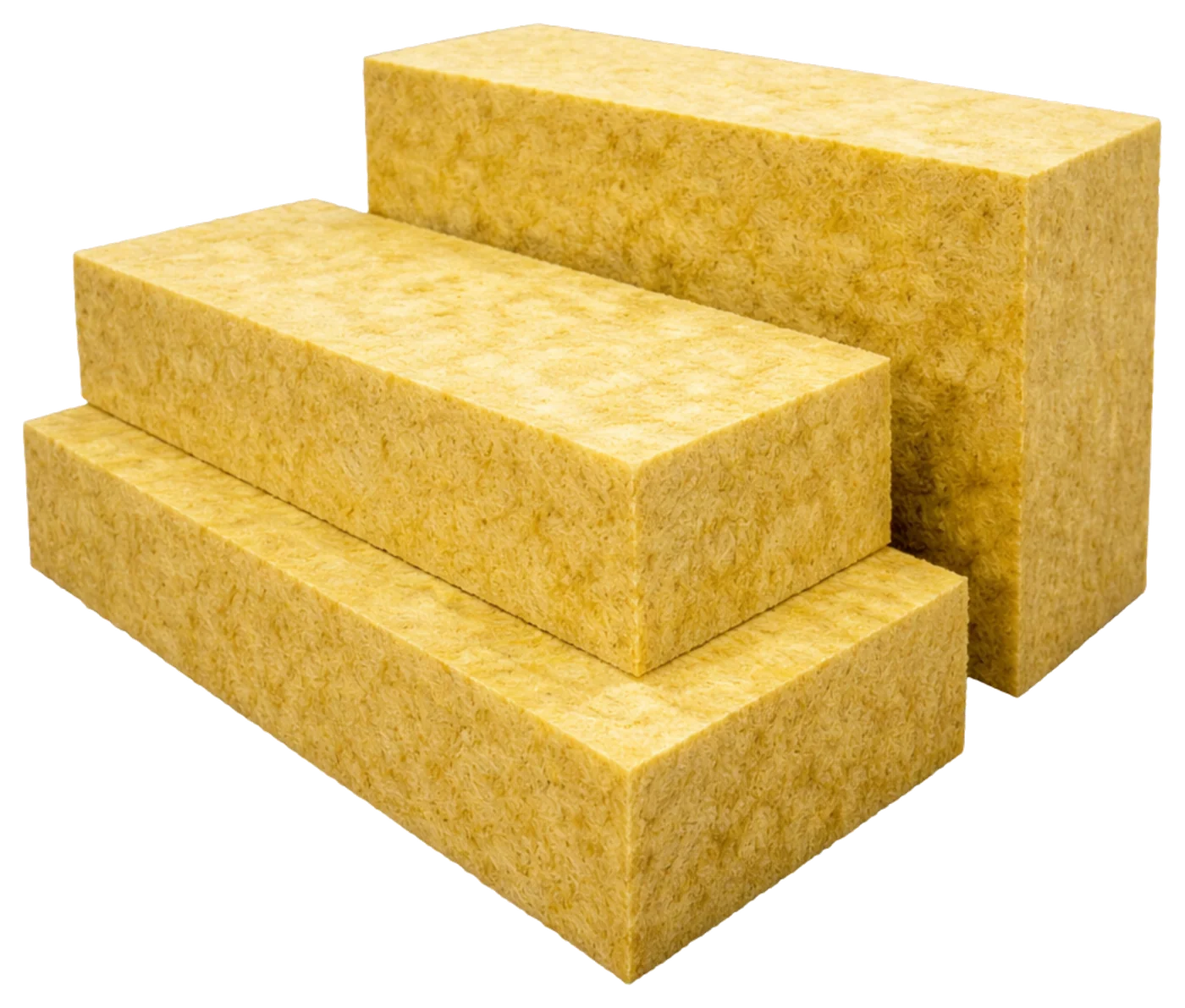

แกนฉนวนร็อควูล ไม่ติดไฟ ทนความร้อนได้เกิน 1,000°C
3
ผิวเหล็กเคลือบสี (PPGI)
ทำไมต้องแผ่นผนังร็อควูล SQUAREROCK™
จุดเด่นของแผ่นผนังร็อควูล (Rockwool) SQUAREROCK™
ผลิตตามข้อกำหนดของมาตรฐานที่เกี่ยวข้อง และมีผลการทดสอบด้านอัคคีภัยจากสถาบันที่ระบุในข้อมูลผลิตภัณฑ์
แข็งแรง รองรับงานอุตสาหกรรม
มีคุณสมบัติรับแรงอัด แรงดึง และแรงเฉือนได้ดี
คุณสมบัติด้านการทนไฟ
แกนร็อควูลไม่ติดไฟ และทนความร้อนได้เกิน 1,000°C
ผ่านการทดสอบด้านการทนไฟ
ทดสอบตามมาตรฐาน BS 476 Part 20 & 22
ช่วยลดและควบคุมเสียงรบกวน
โครงสร้างเส้นใยของร็อควูลช่วยดูดซับเสียงและลดเสียงรบกวน
เป็นฉนวนกันความร้อน
ค่าการนำความร้อน (λ) เพียง 0.036 W/m·K
เป็นมิตรต่อสิ่งแวดล้อม Eco Friendly
ปราศจาก CFC, HCFC และแร่ใยหินแอสเบสตอส ไม่เป็นอาหารของเชื้อรา ไม่ผุ และไม่เป็นแหล่งสะสมของแมลง
รายละเอียดแผ่นผนังร็อควูล (Rockwool Panel)
แกนร็อควูล ผนังทนไฟ แข็งแรง และตอบโจทย์งานอุตสาหกรรม

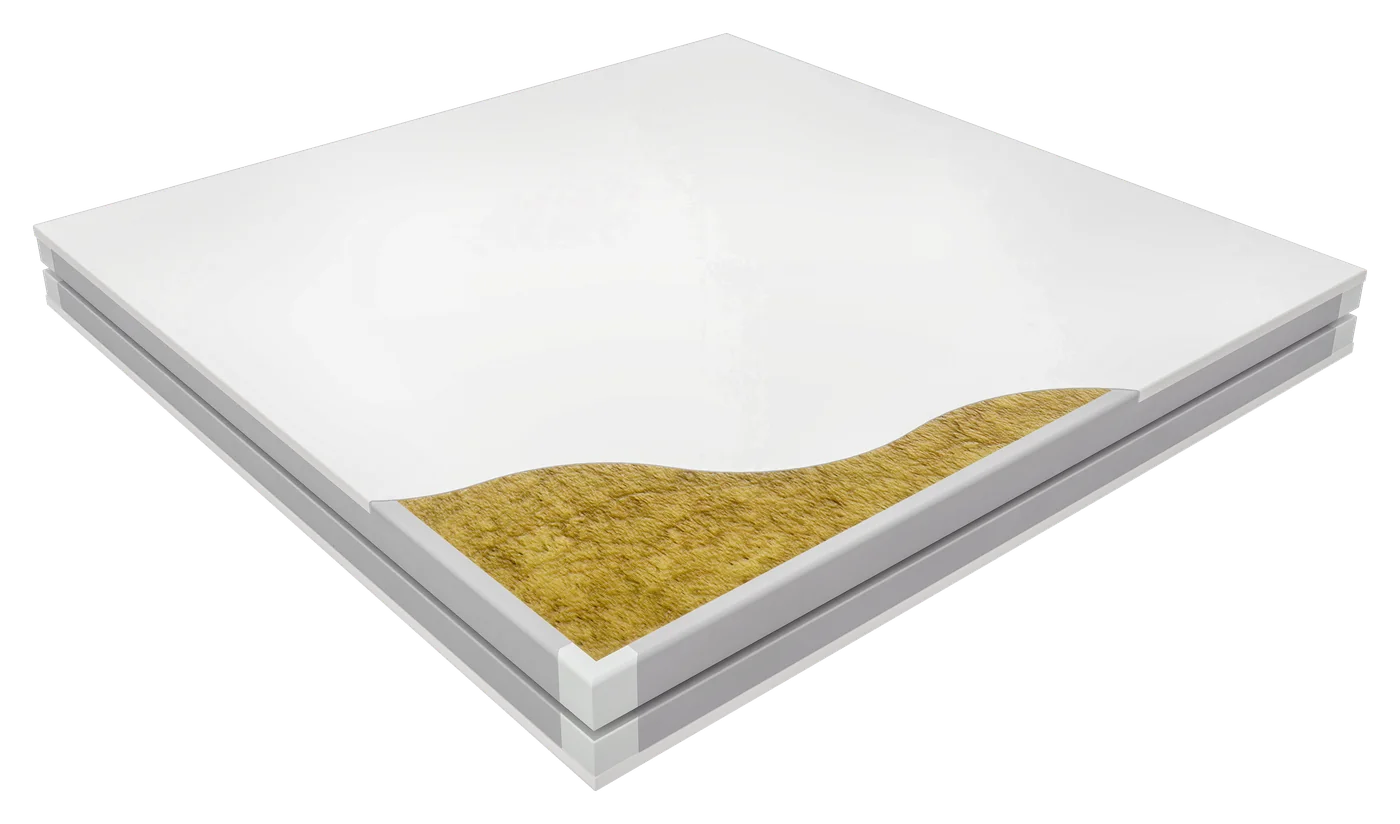

SQUAREROCK™ ประกอบด้วยแกนฉนวนใยหินที่ประกบด้วยแผ่นเหล็กเคลือบสี (PPGI) ทั้งสองด้าน แกนเป็นวัสดุอนินทรีย์ จึงไม่บิดตัว แข็งแรง และทนไฟได้ดี แม้ต้องเจออุณหภูมิสูง
ข้อมูลทางเทคนิคแผ่นผนังร็อควูล (Rockwool Panel)
ข้อมูลทางเทคนิคแผ่นผนังร็อควูล (Rockwool) SQUAREROCK™
ข้อมูลจากแคตตาล็อก SQUAREROCK™ และผลการทดสอบตามมาตรฐานที่ระบุ
| คุณสมบัติ | ผลทดสอบ | มาตรฐาน |
|---|---|---|
| ความสามารถในการรับน้ำหนัก (แผ่นหนา 50 มม. ช่วงพาด 2.5 ม.) | 150 kg/m² | EN 14509 |
| ความสามารถในการรับแรงอัด (แผ่นหนา 50 มม.) | 6,000 kg/m² (≈ 60 kPa) | ASTM C365 |
| ค่าการนำความร้อน | 0.036 W/m·K | ASTM C518 |
| จุดหลอมเหลวของแกนร็อควูล | > 1,000°C | ASTM E794 |
| การดูดซึมไอน้ำของวัสดุ | < 0.04%, by volume | ASTM C1104/C1104M |
| การดูดซึมน้ำ (แช่น้ำบางส่วน) | < 1.0 kg/m² | EN 1609 |
ผลการทดสอบการดูดซับเสียงของแผ่นร็อควูล
ทดสอบตามมาตรฐาน BS 3638: 1987
| ความถี่ | 125 Hz | 250 Hz | 500 Hz | 1,000 Hz | 2,000 Hz | 4,000 Hz |
|---|---|---|---|---|---|---|
| แผ่นหนา 50 มม. | 0.30 | 0.85 | 1.00 | 1.00 | 0.96 | 0.84 |
| แผ่นหนา 100 มม. | 0.70 | 1.00 | 1.00 | 1.00 | 0.99 | 0.89 |
1.00 = ดูดซับเสียงได้ 100% · 0.50 = ดูดซับเสียงได้ 50% · 0.00 = ไม่ดูดซับเสียงเลย
ผลการทดสอบไฟของแผ่นร็อควูล

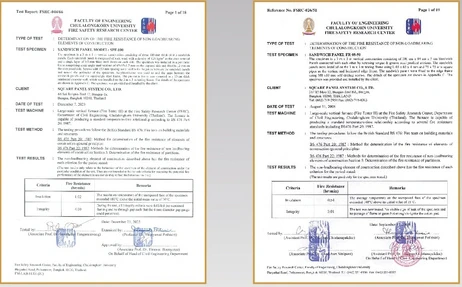

แผ่นผนังร็อควูลผ่านการทดสอบตามมาตรฐาน BS 476 Part 20 & 22: 1987
ทดสอบจริงโดยศูนย์วิจัยความปลอดภัยด้านอัคคีภัย คณะวิศวกรรมศาสตร์ จุฬาลงกรณ์มหาวิทยาลัย ทั้งผนังหนา 100 มม. และ 50 มม.
ก่อนเริ่มการทดสอบ (a) 0:00 ชม.
แผ่นร็อควูลก่อนการทดสอบ
ติดตั้งแผ่น SQUAREROCK™ ในเตาทดสอบตามมาตรฐาน พร้อมติดตั้งเซนเซอร์วัดอุณหภูมิ เพื่อเก็บข้อมูลการทนไฟและการกั้นความร้อนตลอดการทดสอบ
หลังทดสอบ (p) 4:00 ชม.
แผ่นร็อควูลหลังการทดสอบ
หลังทดสอบตามเวลาที่กำหนดในมาตรฐาน BS 476 แผ่น SQUAREROCK™ ยังคงรูปทรงและสภาพโครงสร้างตามผลการทดสอบที่ระบุ
ทดสอบตามมาตรฐาน BS 476 Part 20 & 22: 1987 โดยศูนย์วิจัยความปลอดภัยด้านอัคคีภัย คณะวิศวกรรมศาสตร์
จุฬาลงกรณ์มหาวิทยาลัย ขอรายงานผลทดสอบฉบับเต็มได้ที่ Email : [email protected].
รูปแบบรอยต่อแผ่นร็อควูล
รูปแบบรอยต่อแผ่นผนังร็อควูล — เลือกให้เหมาะกับลักษณะงาน
มี 3 รูปแบบรอยต่อ รองรับความหนา 50, 75 และ 100 มม.

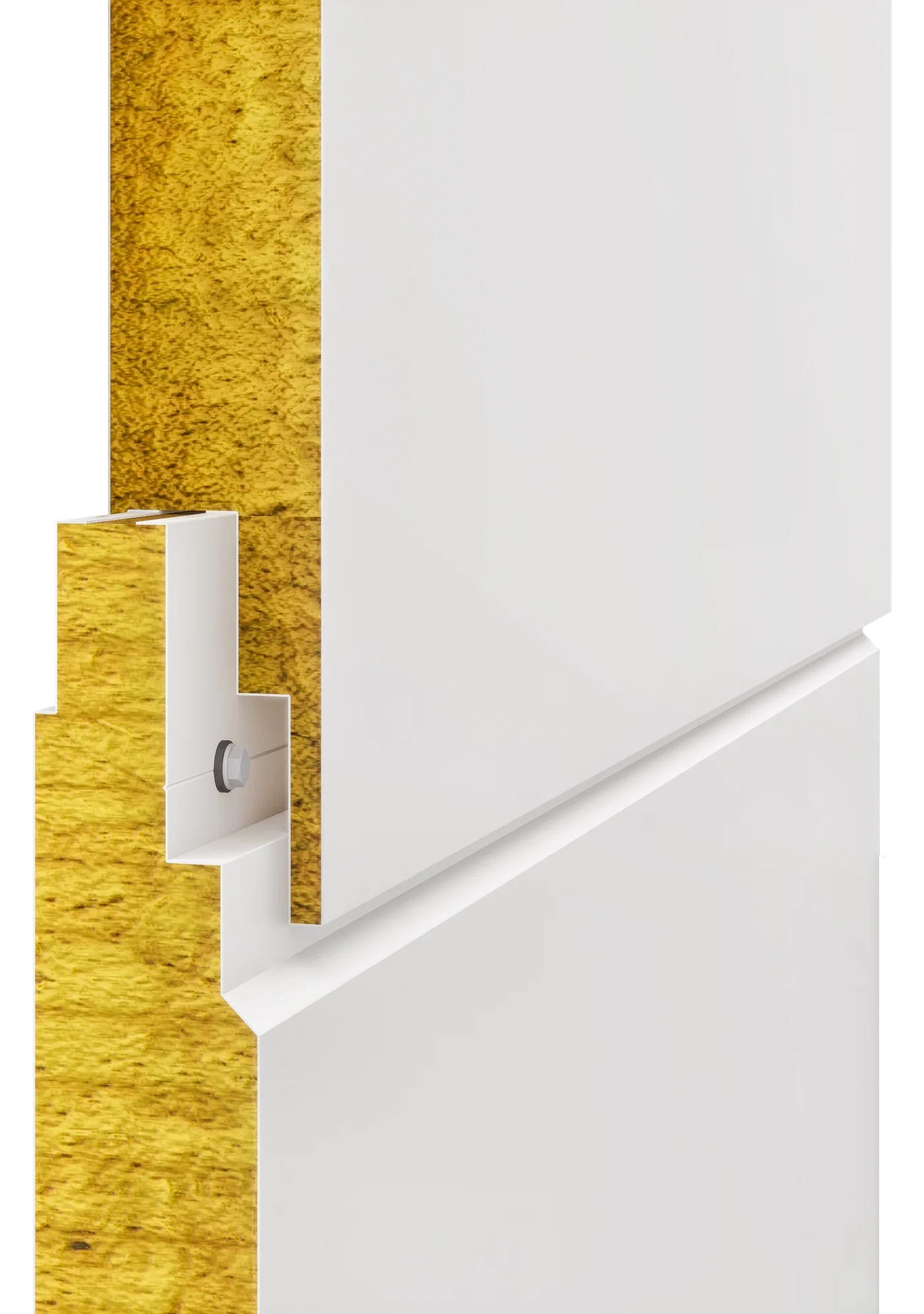

Secret Joint
รอยต่อแบบซ่อนสกรู ให้ผิวผนังเรียบต่อเนื่อง ช่วยลดโอกาสการรั่วซึม และรองรับการขยับตัวของโครงสร้าง เหมาะกับผนังภายนอกอาคาร โกดัง/คลังสินค้า (Warehouse) และอาคารสูง รวมถึงงานโรงงานและอาคารพาณิชย์
- ซ่อนหัวสกรู — ผิวผนังเรียบต่อเนื่อง ไม่เห็นหัวสกรู
- ช่วยลดโอกาสการรั่วซึมบริเวณรอยต่อ — ออกแบบรอยต่อเพื่อช่วยป้องกันการรั่วซึม
- แข็งแรงและมั่นคง — รองรับแรงได้ดี และช่วยคงรูปของแผ่น
- รองรับงานผนังภายนอก — ซ่อนสกรู รอยต่อทนสภาพอากาศ เหมาะกับเปลือกอาคาร โกดัง และอาคารสูง
เหมาะสำหรับ
- ผนังภายนอกอาคาร
- โกดัง / Warehouse
- อาคารสูง
กว้าง: 1,000 มม.หนา: 50 / 75 / 100 มม.
1,000 มม.

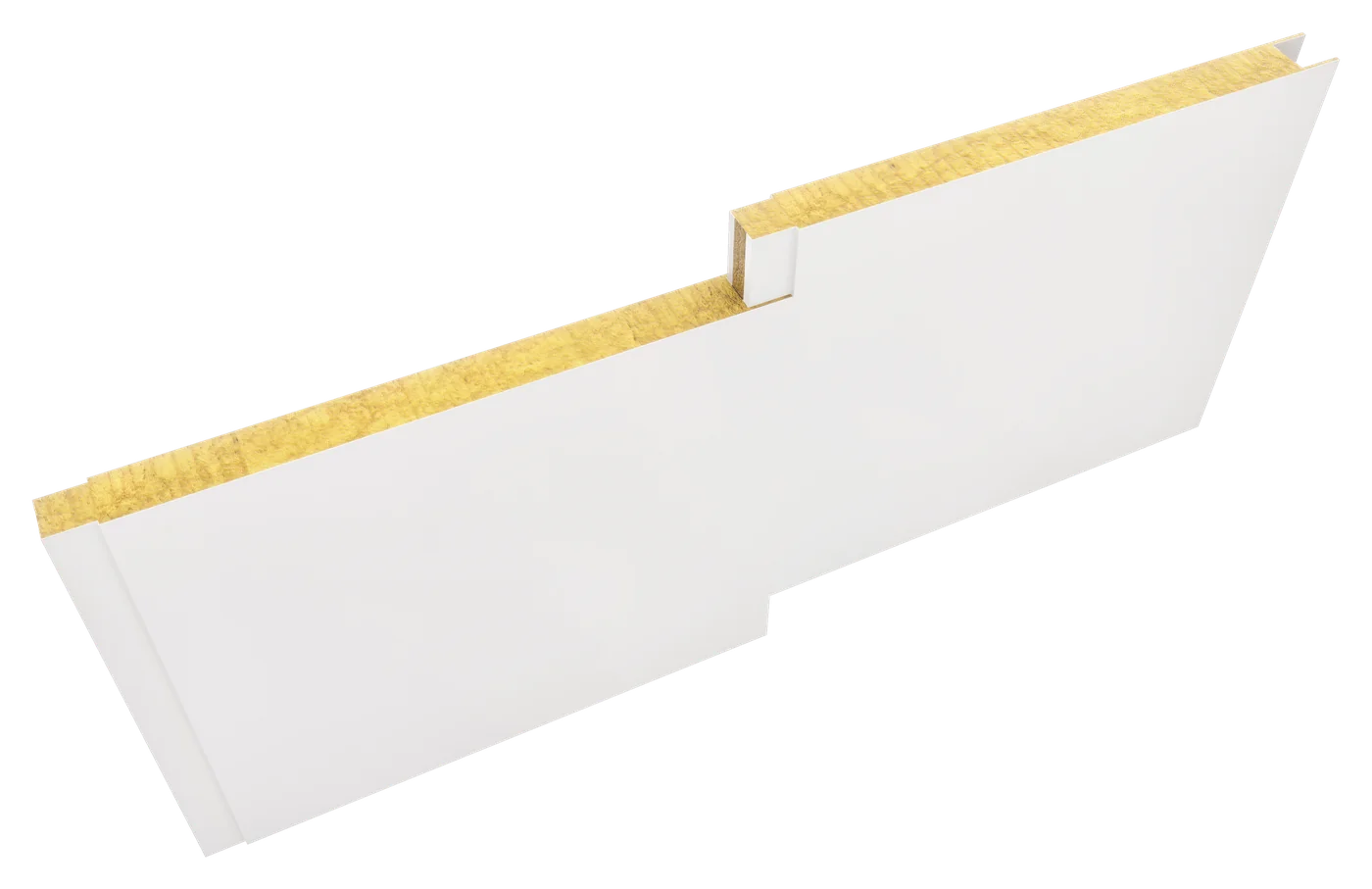

Slip Joint
ติดตั้งง่ายและรวดเร็ว ให้ผิวงานเรียบต่อเนื่อง เหมาะกับห้องคลีนรูม ห้องแล็บ อาคารสำนักงาน และงานผนังภายในที่เน้นความเรียบร้อยของผิวงาน
- ติดตั้งง่ายและรวดเร็ว
- เหมาะสำหรับผนังภายใน
- ช่วยลดการรั่วไหลของอากาศบริเวณรอยต่อ
เหมาะสำหรับ
- ผนังภายในอาคาร
- ห้องคลีนรูม
- ห้องแล็บ
- อาคารสำนักงาน
กว้าง: 1,110 มม.หนา: 50 / 75 / 100 มม.
1,110 มม.

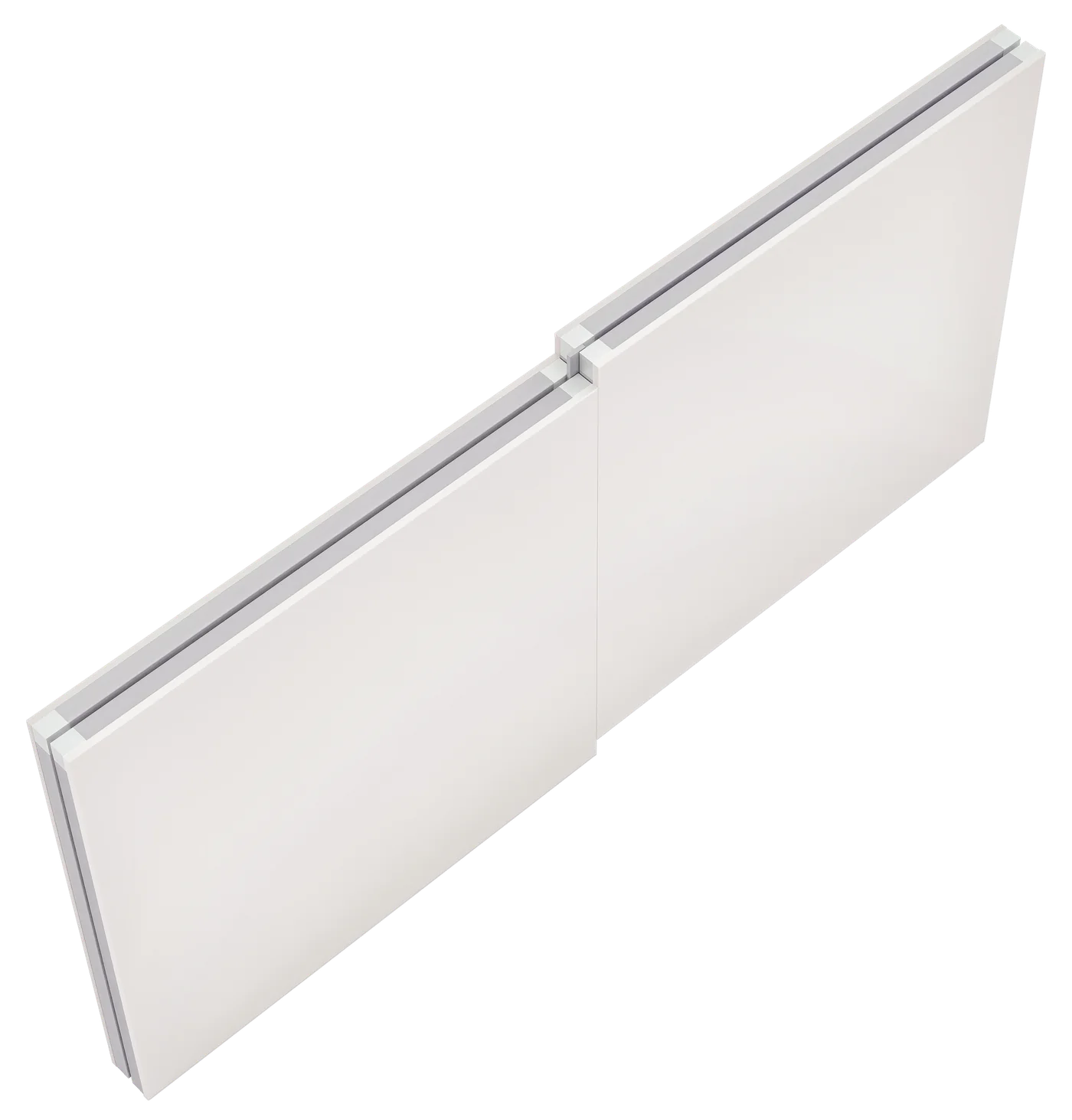

Frame Joint
ออกแบบสำหรับงานคลีนรูมโดยเฉพาะ ขอบแผ่นทั้ง 4 ด้านหุ้มด้วยโครงเหล็กกัลวาไนซ์ ช่วยปิดผิวแกนฉนวนไม่ให้สัมผัสกับพื้นที่ใช้งาน รอยต่อแน่นและเรียบร้อย ติดตั้งและถอดเปลี่ยนเป็นรายแผ่นได้ จึงสะดวกต่อการบำรุงรักษาและปรับปรุงพื้นที่
- ถอดเปลี่ยนเป็นรายแผ่นได้ โดยไม่ต้องรื้อแผ่นข้างเคียง
- เหมาะสำหรับงานคลีนรูม
- ปิดขอบแกนฉนวนเรียบร้อย ช่วยให้ผิวงานสะอาดและดูแลรักษาง่าย
เหมาะสำหรับ
- ห้องคลีนรูมเกรดสูง
- พื้นที่ที่เน้นสุขอนามัย
- พื้นที่ที่ต้องถอดเปลี่ยน/ซ่อมบำรุง
กว้าง: 1,200 มม.หนา: 50 / 75 / 100 มม.
1,200 มม.
ผิวแผ่น (ทุกรุ่น): เหล็กกัลวาไนซ์เคลือบสีคุณภาพสูง 2 ชั้น (PPGI)
การใช้งานแผ่นผนังร็อควูล
แผ่นผนังร็อควูล (Rockwool) SQUAREROCK™ เหมาะกับงานประเภทใด
เหมาะสำหรับงานผนังภายนอก ผนังภายใน และฝ้าในอาคารที่ต้องการคุณสมบัติด้านการทนไฟ การควบคุมเสียง และความแข็งแรง
โรงงานอุตสาหกรรม
เหมาะสำหรับพื้นที่ผลิตที่ต้องการผนังแข็งแรงและมีคุณสมบัติด้านการทนไฟ
อาคารพาณิชย์
ผิวผนังเรียบต่อเนื่องด้วยรอยต่อซ่อนสกรู (Secret Joint)
พื้นที่ที่ต้องการเพิ่มความปลอดภัยด้านอัคคีภัย
แกนร็อควูลไม่ติดไฟ และทนความร้อนได้เกิน 1,000°C
ห้องคลีนรูม
รอยต่อ Frame Joint ช่วยปิดขอบแกนฉนวน ให้ผิวงานเรียบร้อยและดูแลรักษาง่าย
ห้องแล็บ / ห้องปฏิบัติการ
ผิวผนังภายในเรียบต่อเนื่อง ติดตั้งรวดเร็วด้วย Slip Joint
อาคารสำนักงาน
เหมาะกับงานผนังภายในที่ต้องการความเรียบร้อย และช่วยลดเสียงรบกวน
ผนังภายนอกอาคาร
แผ่นร็อควูลรอยต่อ Secret Joint ซ่อนสกรู รอยต่อทนสภาพอากาศ ผิวผนังภายนอกเรียบต่อเนื่อง
โกดัง / คลังสินค้า (Warehouse)
ผนังร็อควูลสำหรับอาคารพื้นที่กว้าง ทนไฟ แข็งแรง และติดตั้งได้รวดเร็ว
อาคารสูง
แกนร็อควูลไม่ติดไฟ ร่วมกับรอยต่อ Secret Joint ช่วยให้เปลือกอาคารปลอดภัยและเรียบร้อย
ผู้ผลิตแผ่นผนังร็อควูล
สแควร์ พาแนล ซิสเต็ม ผู้ผลิตแผ่นผนังร็อควูลและแซนวิชพาแนลสำหรับงานอุตสาหกรรม
บริษัท สแควร์ พาแนล ซิสเต็ม จำกัด ผลิตแผ่นผนังฉนวนสำเร็จรูป (Insulated Sandwich Panel) สำหรับงานอุตสาหกรรมและอาคารประเภทต่าง ๆ โดยมี SQUAREROCK™ เป็นแบรนด์แผ่นผนังแกนใยหินของเรา — Mineral by nature, sustainable by design — สำหรับงานโรงงาน อาคารพาณิชย์ และโครงการก่อสร้างหลากหลายประเภท
>1,000°Cจุดหลอมเหลวของแกน
BS 476มาตรฐานทดสอบไฟ
3รูปแบบรอยต่อ
50–100 มม.ความหนาแผ่น
คำถามที่พบบ่อย
คำถามที่พบบ่อยเกี่ยวกับแผ่นผนังร็อควูล หรือ ร็อควูล พาแนล (Rockwool Panels)
แผ่นผนังร็อควูล (Rockwool Panels) SQUAREROCK™ คืออะไร?
SQUAREROCK™ คือแผ่นผนังแซนวิชพาแนลที่มีแกนเป็นฉนวนร็อควูล ประกบด้วยแผ่นเหล็กเคลือบสี (PPGI) ทั้งสองด้าน เหมาะสำหรับงานที่ต้องการคุณสมบัติด้านการทนไฟ การกันเสียง และความแข็งแรง
แผ่นผนังร็อควูล SQUAREROCK™ ผ่านการทดสอบด้านการทนไฟตามมาตรฐานใดบ้าง?
ผ่านการทดสอบตามมาตรฐาน BS 476 Part 20 & 22: 1987 ทั้งผนังหนา 100 มม. และ 50 มม. โดยศูนย์วิจัยความปลอดภัยด้านอัคคีภัย คณะวิศวกรรมศาสตร์ จุฬาลงกรณ์มหาวิทยาลัย หลังทดสอบแผ่นไม่เสียหายเชิงโครงสร้าง ยังคงรูปทรงและความแข็งแรงไว้ได้
แผ่นผนังร็อควูลมีรูปแบบรอยต่อและความหนาให้เลือกอย่างไร?
มีให้เลือก 3 แบบ หนา 50, 75 และ 100 มม. ได้แก่ Secret Joint (SC) กว้าง 1,000 มม., Slip Joint (SL) กว้าง 1,110 มม. และ Frame Joint (CR) กว้าง 1,200 มม. ผิวแผ่นเป็นเหล็กเคลือบสี PPGI 2 ชั้น
แผ่นผนังร็อควูล SQUAREROCK™ เหมาะกับงานหรืออาคารประเภทใด?
เหมาะกับโรงงานอุตสาหกรรม โกดังและคลังสินค้า (Warehouse) ผนังภายนอกอาคารและอาคารสูง (รอยต่อ Secret Joint) อาคารพาณิชย์ พื้นที่ที่ต้องการเพิ่มความปลอดภัยด้านอัคคีภัย ห้องคลีนรูม ห้องแล็บ และอาคารสำนักงาน
ต้องการสอบถามหรือขอใบเสนอราคาแผ่นผนังร็อควูล SQUAREROCK™ ติดต่อที่ไหน?
ติดต่อทีมงานสแควร์ พาแนล ซิสเต็ม ได้โดยตรง โทร 02-744-6300-2 อีเมล [email protected] หรือดูข้อมูลเพิ่มเติมที่ www.squarepanel.com และ www.thaisandwichpanel.com
